Comment réduire les rayures de surface lors de la manipulation d'un profilé en aluminium?

Les profilés en aluminium passent normalement par plusieurs étapes de manipulation entre l'extrusion et l'emballage final, notamment la découpe, l'empilage temporaire, la fabrication, le transfert en atelier et la finition de surface. De nombreuses rayures ne proviennent pas du processus d’extrusion lui-même. Au lieu de cela, ils se développent lorsque l'aluminium entre en contact de manière répétée avec un autre profilé, un rack, un établi ou une autre surface d'appui dure.

Une bande d'espacement de protection EVA pour profilés en aluminium crée une interface de séparation flexible au niveau de ces points de contact. Son objectif est de réduire les contacts durs directs et les dommages de surface liés au frottement lors des manipulations de production de routine. La structure en bande longue et légère le rend également adapté aux applications dans lesquelles les entretoises de protection doivent être positionnées, retirées et réutilisées à plusieurs reprises pendant le transfert en atelier et la fabrication en aval.

Problème｜Pourquoi les profilés en aluminium sont-ils rayés lors de la manipulation de la production ?

Une extrusion d'aluminium passe rarement directement de la presse d'extrusion à l'emballage final.

Selon le parcours de production, il peut être découpé, empilé temporairement, transféré entre les postes de travail, fabriqué, traité en surface puis emballé.

Chaque étape de manipulation supplémentaire crée une autre opportunité de contact avec la surface.

Une idée fausse très répandue est que les rayures nécessitent une collision majeure.

En pratique, des dommages visibles peuvent également se développer à partir de mouvements relativement faibles lorsque deux surfaces restent sous pression de contact.

Les exemples typiques incluent :

• Profils bougeant légèrement au démarrage ou à l'arrêt d'un chariot élévateur ;
• Une extrusion glissant sur une autre lors d’une manipulation manuelle ;
• Frottement des bords du profil lors du réempilage après fabrication ;
• Aluminium en contact avec un support rigide ou un établi ;
• Chargements et déchargements répétés entre les processus de production.

La question pratique n’est donc pas simplement :

« Quel matériau d'emballage devons-nous utiliser ? »

La question la plus utile est :

« Comment pouvons-nous réduire les contacts durs inutiles et les frottements relatifs lors de la manipulation des profilés en aluminium ? »

Cause｜Quelles sont les causes des rayures de surface ?

1. La pression de contact et le mouvement relatif se produisent ensemble

Les dommages superficiels liés au frottement sont étroitement liés à deux conditions :

Contact + Mouvement relatif

Lorsqu'une extrusion supérieure repose sur un autre profil, la charge de contact existe déjà.

Si un mouvement horizontal se produit simultanément, les deux surfaces peuvent frotter l'une contre l'autre.

C’est pourquoi le simple fait de garder les profilés en aluminium soigneusement empilés ne résout pas complètement le problème.

Il est plus efficace de réduire le contact direct surface à surface que de se fier uniquement à une manipulation prudente.

2. La géométrie d'extrusion d'aluminium crée des zones de contact locales

Les profilés industriels en aluminium ne sont pas toujours plats.

Leurs sections transversales peuvent comprendre des rainures, des coins, des chambres creuses, des nervures de renforcement et des bords saillants.

En conséquence, la charge peut ne pas être répartie uniformément lorsque deux profils se touchent.

Un bord saillant peut créer une zone de contact relativement petite, ce qui rend la protection locale de la surface particulièrement importante.

3. La fabrication augmente la fréquence de manipulation

La découpe, le perçage, l'usinage CNC et autres processus en aval ne provoquent pas automatiquement des rayures.

Cependant, ils nécessitent souvent des manipulations supplémentaires :

Chargement → Traitement → Déchargement → Transfert → Réempilage

À mesure que le nombre d'opérations de manipulation augmente, les possibilités de contact avec d'autres profilés ou surfaces d'appui rigides augmentent également.

Pour les installations de fabrication, la protection des surfaces doit donc commencer avant l'emballage final.

4. La protection doit correspondre au flux de production

Un matériau de protection peut être techniquement adapté mais peu pratique pour des manipulations fréquentes en atelier.

S'il est inutilement lourd ou difficile à positionner et à retirer, une utilisation cohérente lors de chaque opération de transfert devient moins pratique.

La structure légère d'une entretoise EVA est donc pertinente pour les applications impliquant un placement et un repositionnement manuels fréquents.

Solution｜Comment une entretoise de protection EVA réduit-elle le risque de rayures ?

Créer une interface de séparation flexible

La première fonction d'une entretoise EVA est de changer l'interface de contact.

Sans protection :

Aluminium → Aluminium

ou

Aluminium → Support dur

Avec une entretoise EVA :

Aluminium → Surface de protection EVA → Support

Pour l’empilement couche à couche :

Profil en aluminium → Entretoise EVA → Profil en aluminium

L'objectif n'est pas de maintenir l'extrusion complètement suspendue. Il s'agit d'empêcher les surfaces sensibles en aluminium d'entrer directement en contact avec des surfaces plus dures aux points d'appui critiques.

Utilisez une zone de contact allongée

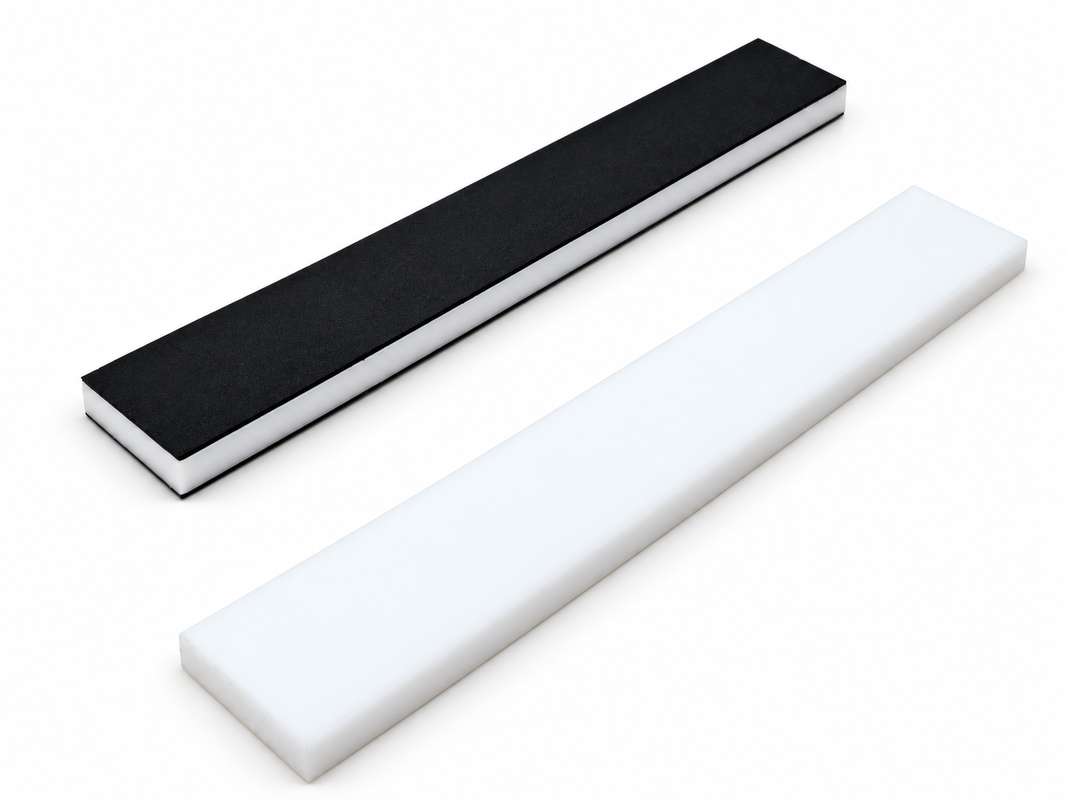

Le produit téléchargé utilise une configuration à bande longue et plate.

Pour les longues extrusions d'aluminium, cette structure fournit une zone de protection étendue le long de la direction de support plutôt que de s'appuyer entièrement sur de petits coussinets isolés.

Cela peut être utile lors du transfert de production car les profils ne sont pas toujours placés exactement dans la même position après chaque opération.

Une zone de contact protectrice plus longue offre une plus grande tolérance de positionnement lors de manipulations répétées.

Remplacez le contact dur par une interface EVA flexible

La valeur technique de l’EVA ne doit pas être décrite comme une « protection garantie contre les rayures ».

Un mécanisme plus précis est le suivant :

Remplacement du contact direct aluminium-surface dure par une interface de contact flexible en EVA.

Sur la base du positionnement actuel du produit, la surface EVA est destinée à fournir un contact à faible friction lors de la manipulation de l'aluminium.

Toutefois, étant donné qu’un coefficient de frottement testé n’a pas encore été fourni, la formulation techniquement appropriée est la suivante :

Surface de contact à faible friction

plutôt que de revendiquer un coefficient de frottement spécifique.

Faites correspondre le niveau de protection à l'application

Toutes les applications de manipulation de l'aluminium ne nécessitent pas une entretoise en silicone haute température.

Lorsque les principales exigences sont le transfert de production de routine, la fabrication, l'empilage temporaire, la manipulation légère et le contrôle des coûts, une entretoise EVA peut être évaluée comme une alternative pratique.

Cette distinction est importante lors du choix entre l'EVA et les matériaux de protection contre les températures plus élevées.

Application｜Où les entretoises EVA peuvent-elles être utilisées ?

Transfert de production post-extrusion

Après l’extrusion, le redressage et la découpe, les profilés sont fréquemment déplacés vers un autre poste de travail.

Les bandes EVA peuvent être positionnées aux points d'appui sur les racks ou entre les couches de profilés pour réduire le contact direct avec les surfaces rigides.

Fabrication de profilés en aluminium

Les profilés soumis à une découpe, un perçage, un usinage CNC ou d'autres opérations secondaires nécessitent souvent un placement temporaire avant et après le traitement.

Les espaceurs EVA peuvent fournir une interface de protection lors de ces étapes intermédiaires de manipulation.

Empilage multicouche temporaire

Pour l'empilage en couches, des bandes EVA allongées peuvent être positionnées entre les couches de profilés supérieure et inférieure en fonction de la géométrie d'extrusion.

L'entretoise doit être située au point de séparation réel plutôt que seulement sous la pile complète.

Protection avant finition de surface

Les rayures mécaniques créées avant l'anodisation, l'électrophorèse ou le revêtement peuvent rester pertinentes pour la qualité de la surface finale.

La réduction des dommages de manutention avant la finition offre donc une valeur pratique pour le contrôle qualité en aval.

Manutention sur courte distance des profils finis

L'EVA peut également être évalué pour les profilés finis en fonction de leurs exigences de surface.

Pour les surfaces décoratives de haute qualité, la compatibilité des contacts doit être vérifiée avant une utilisation à grande échelle ou à long terme.

Comment choisir｜Comment sélectionner une entretoise EVA pour les profilés en aluminium

1. Identifiez l'état de la surface

Déterminez si l’entretoise entrera en contact :

• Extrusion semi-finie ;
• Profil fabriqué ;
• Profil anodisé ;
• Profil fini enduit.

Différentes conditions de surface peuvent nécessiter différents niveaux de protection contre les contacts.

2. Confirmez la taille et le poids du profil

Pour une sélection appropriée, les acheteurs doivent fournir au moins :

Section du profil, longueur du profil, poids individuel et quantité à empiler.

Ces facteurs influencent la zone de support requise et la disposition des entretoises.

3. Identifiez la position réelle du contact

Déterminez si l'entretoise EVA sera installée :

Entre profilés aluminium,

entre un profilé et un rack de transfert,

ou

entre un profil et un établi.

La largeur, l'épaisseur et la structure requises peuvent varier en fonction de l'emplacement du contact.

4. Sélectionnez EVA en fonction de l'environnement de travail

L'EVA est particulièrement pertinent lorsque les priorités sont la gestion de la production de routine, la fabrication, l'exploitation légère et la protection des surfaces soucieuse des coûts.

Pour les processus à température élevée, ce produit EVA ne doit pas automatiquement être traité comme un espaceur à haute température. Un silicone approprié ou un autre matériau résistant à la chaleur doit plutôt être évalué en fonction de la température réelle.

5. Vérifiez les paramètres importants

Pour la sélection technique B2B, les spécifications les plus utiles incluent :

Largeur hors tout, épaisseur totale, épaisseur de la couche EVA, dureté EVA et coefficient de frottement.

Les valeurs spécifiques doivent être basées sur des mesures réelles du produit ou des données de test plutôt que sur des estimations à partir de photographies.

FAQ

1. Pourquoi une entretoise EVA peut-elle aider à réduire les rayures sur les profilés en aluminium ?

Il crée une interface de séparation flexible entre l'aluminium et un autre profilé ou surface d'appui rigide. Cela permet de réduire les contacts durs directs et le risque de dommages liés au frottement lors de manipulations et de transferts répétés.

2. Une entretoise EVA est-elle adaptée à la fabrication de profilés en aluminium ?

Oui. Il peut être utilisé lors du placement temporaire et du transfert de processus à processus avant ou après la découpe, le perçage, l'usinage CNC et d'autres opérations de fabrication où la surface en aluminium nécessite une protection supplémentaire.

3. Où doit être positionné l’entretoise EVA ?

Il peut être positionné entre les couches de profilés ou entre le profilé en aluminium et un rack ou un établi. Le principe clé est d’isoler les surfaces qui autrement subiraient un contact direct et dur.

4. Les entretoises EVA peuvent-elles réduire le taux de défauts des profilés en aluminium ?

Une affirmation plus précise est qu’ils peuvent réduire le risque de défauts de surface causés par la friction de manipulation et les contacts durs. Une réduction spécifique du taux de défauts ne doit être indiquée que si elle est étayée par des données de production.

5. Comment les acheteurs doivent-ils choisir entre les entretoises en EVA et en silicone ?

L'EVA convient à de nombreuses applications de manipulation, de fabrication et de protection de routine soucieuses des coûts. Le silicone doit être évalué lorsqu’une résistance à des températures plus élevées est requise. Les conditions réelles de fonctionnement doivent déterminer le choix du matériau.

6. Quelles informations sont nécessaires lors de la commande d’une entretoise de protection EVA ?

Indiquez la section transversale, la longueur, le poids, la disposition d'empilage, la position de contact, l'étape de production et l'état de surface de l'extrusion. Pour une sélection plus précise, la largeur, l'épaisseur, la dureté et les caractéristiques de frottement des entretoises doivent également être confirmées.

Conclusion

Réduire les rayures lors de la manipulation des profilés en aluminium ne consiste pas simplement à ajouter davantage de matériau d'emballage. La clé est de changer la façon dont l’aluminium entre en contact avec les surfaces environnantes pendant la production.

Une bande d'espacement de protection en EVA modifie l'interface du contact direct entre l'aluminium et la surface dure en :

Aluminium → Couche de protection EVA → Surface de support

Pour le transfert post-extrusion, la fabrication, l'empilage temporaire et la manutention en atelier, cette structure répond à trois risques pratiques : le frottement direct, les contacts répétés et les dommages de surface causés par des points d'appui rigides.

Pour les acheteurs B2B, le bon processus de sélection doit donc commencer par cinq questions :

Quel profil est protégé ? Où est utilisée l'entretoise ? Comment le profil est-il empilé ? Quelle surface entre-t-il en contact ? Quelle zone de support est nécessaire ?

Répondre à ces questions fournit une base beaucoup plus solide pour sélectionner une entretoise EVA que choisir le produit uniquement en fonction du prix ou du nom du matériau.
