알루미늄 양극 산화 라인용 공압 클램프

제품 개요

알루미늄 양극 산화 생산에서 클램프는 프로파일을 고정하는 역할뿐만 아니라 위치 안정성, 공정 일관성 및 생산 효율성에도 영향을 미칩니다. 기존의 수동 또는 기계식 클램프는 장기간 연속 작동 중에 불안정한 고정, 프로파일 이동 및 일관되지 않은 위치 지정 문제가 발생할 수 있습니다.

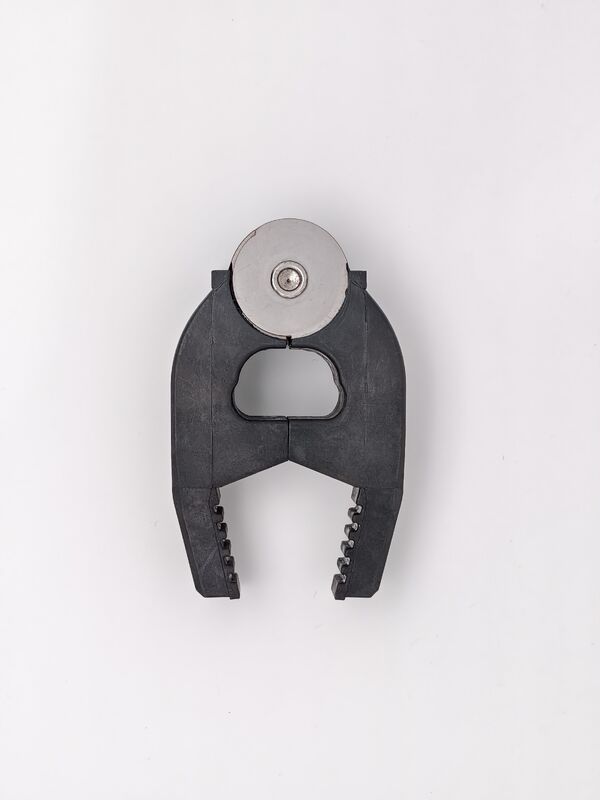

RJ-068 공압 클램프는 알루미늄 프로파일 양극 산화, 전기 영동 및 표면 처리 라인을 위해 설계되었습니다. 공압 제어로 구동되어 빠른 개방 및 반복 가능한 고정 성능을 제공합니다. 이 클램프는 톱니 모양의 미끄럼 방지 턱이 있는 이중 측면 턱 구조를 특징으로 합니다. 37mm 고정 개방, 87mm 최대 개방 및 28.5mm 톱니 모양 턱 길이를 통해 다양한 알루미늄 프로파일 응용 분야에 대해 유연하고 안정적인 고정을 제공합니다.

문제

알루미늄 양극 산화 라인의 일반적인 고정 문제

1. 알루미늄 프로파일이 공정 중에 이동할 수 있습니다.

양극 산화 과정에서 알루미늄 프로파일은 세척, 산화, 세척 및 전기 영동을 포함한 여러 공정을 거칩니다.

진동, 액체 흐름 및 지속적인 움직임은 클램프가 안정적인 고정을 제공하지 못할 경우 프로파일 변위를 유발할 수 있습니다.

가능한 결과:

• 잘못된 프로파일 위치 지정
• 공정 일관성 감소
• 불안정한 생산 품질

2. 수동 고정은 반복성을 유지할 수 없습니다.

수동 클램프는 작업자의 힘 제어에 의존하며, 이는 작업자마다 다를 수 있습니다.

이는 다음과 같은 결과를 초래할 수 있습니다:

• 다른 고정력
• 낮은 생산 일관성
• 자동화 효율성 감소

3. 다른 프로파일 크기에는 유연한 고정 범위가 필요합니다.

알루미늄 프로파일은 다양한 모양과 치수를 가지고 있습니다.

턱 개방이 불충분하면 다음과 같은 문제가 발생할 수 있습니다:

• 작은 프로파일의 고정 불량
• 큰 프로파일 설치의 어려움
• 잦은 고정구 교체

원인

기존 클램프가 자동 양극 산화 요구 사항을 완전히 충족하지 못하는 이유

1. 턱 설계가 고정 안정성에 영향을 미칩니다.

평평한 턱은 주로 마찰에 의존합니다. 양극 산화 환경에서 액체 잔여물 또는 표면 조건은 마찰 성능을 저하시킬 수 있습니다.

RJ-Q33은 톱니 모양의 턱 설계를 사용하여 클램프와 알루미늄 프로파일 간의 기계적 접촉을 증가시킵니다.

2. 수동 작동은 반복성을 제한합니다.

양극 산화 라인은 매일 반복적인 고정 주기가 필요합니다.

공압 작동은 제어되고 반복 가능한 개방 및 폐쇄 작업을 제공합니다.

3. 턱 개방은 응용 범위 범위를 결정합니다.

턱 개방 범위는 프로파일 호환성에 직접적인 영향을 미칩니다.

RJ-Q33 사양:

• 고정 개방: 37mm
• 최대 개방: 87mm

솔루션

RJ-Q33 공압 클램프 솔루션

1. 이중 측면 공압 고정 구조

이중 측면 턱 설계는 양쪽에서 균형 잡힌 고정력을 적용합니다.

이점:

• 개선된 프로파일 위치 지정
• 연속 작동 중 더 나은 반복성
• 자동 생산 라인에 적합

2. 안정적인 고정을 위한 28.5mm 톱니 모양 턱 설계

RJ-Q33은 다음과 같은 특징을 가지고 있습니다:

28.5mm 톱니 모양 턱 길이

확장된 접촉 면적은 클램프와 알루미늄 프로파일 간의 고정 안정성을 향상시킵니다.

적합 대상:

• 알루미늄 양극 산화 랙
• 전기 영동 생산 라인
• 표면 처리 시스템

3. 87mm 최대 개방으로 더 넓은 프로파일 호환성

RJ-Q33 사양:

최대 개방:

87mm

고정 개방:

37mm

넓은 개방 범위는 클램프가 다양한 알루미늄 프로파일 크기를 처리하고 고정구 교체 빈도를 줄일 수 있도록 합니다.

응용 분야

알루미늄 표면 처리 생산 라인

RJ-Q33 공압 클램프는 다음 용도로 적합합니다:

• 알루미늄 프로파일 양극 산화 라인
• 전기 영동 라인
• 표면 처리 행잉 시스템
• 알루미늄 압출 공장

일반적인 공정:

프로파일 로딩 → 공압 고정 → 양극 산화 처리 → 세척 → 전기 영동 → 언로딩

공정 전반에 걸쳐 클램프는 연속 생산 요구 사항을 지원하면서 안정적인 위치를 유지합니다.

알루미늄 양극 산화 라인용 공압 클램프 선택 방법

1. 올바른 턱 개방 범위 선택

고려 사항:

• 프로파일 폭
• 프로파일 단면
• 고정 위치

예시:

RJ-Q33:

최대 개방: 87mm

더 넓은 고정 범위가 필요한 알루미늄 프로파일에 적합합니다.

2. 올바른 구동 방식 선택

자동 생산 라인의 경우:

권장:

• 공압 클램프
• 자동 고정 장치

공압 시스템은 수동 클램프에 비해 더 반복적인 작동을 제공합니다.

3. 공정 환경 고려

양극 산화 라인은 일반적으로 다음을 포함합니다:

• 산성 및 알칼리성 용액
• 세척 공정
• 연속 작동 주기

중요 요소:

• 클램프 재질
• 내식성
• 턱 구조 안정성

자주 묻는 질문

Q1: 알루미늄 양극 산화 라인에서 공압 클램프는 무엇에 사용됩니까?

A:

공압 클램프는 양극 산화, 전기 영동 및 표면 처리 공정 중에 알루미늄 프로파일을 고정하고 위치를 지정하여 생산 중 안정적인 위치를 유지합니다.

Q2: RJ-Q33 공압 클램프의 최대 개방은 얼마입니까?

A:

RJ-Q33 공압 클램프는 최대 87mm의 턱 개방과 37mm의 고정 개방을 제공합니다.

Q3: RJ-Q33이 톱니 모양 턱을 사용하는 이유는 무엇입니까?

A:

톱니 모양 턱 설계는 접촉 안정성을 높이고 연속 표면 처리 작업 중 프로파일 미끄러짐을 줄이는 데 도움이 됩니다.

Q4: RJ-Q33 공압 클램프를 맞춤 제작할 수 있습니까?

A:

예. 클램프는 알루미늄 프로파일 치수, 생산 라인 요구 사항 및 설치 조건에 따라 맞춤 제작할 수 있습니다.
