Penjepit Kustom Rak Benda Kerja Aluminium Anodizing Perlengkapan

Klem Rak Kustom untuk Lini Anodisasi Aluminium | Perlengkapan Penjepit Profil Khusus

Posisi Produk

Dalam produksi anodisasi aluminium, klem standar tidak selalu menyelesaikan setiap masalah penataan rak. Untuk profil yang tidak beraturan, bagian berdinding tipis, area penjepitan yang terbatas, atau ekstrusi khusus pelanggan, masalah utamanya biasanya bukan ukuran klem, tetapi apakah geometri rahang, posisi kontak, dan jalur bukaan sesuai dengan benda kerja.

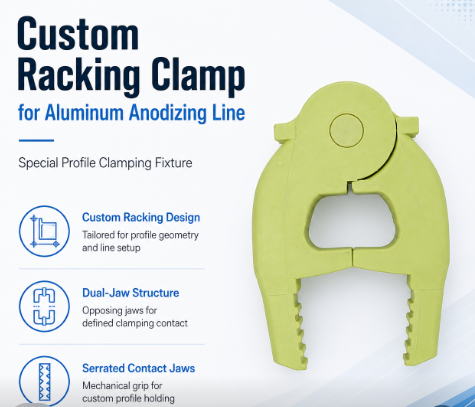

Klem rak kustom ini dirancang untuk profil aluminium non-standar dan kondisi penataan rak khusus. Struktur produk saat ini mencakup dua rahang yang berlawanan, dua bagian kontak bergerigi, dan satu pivot mekanis pusat.

Masalah: Mengapa Klem Anodisasi Standar Gagal pada Profil Khusus?

Masalah umum adalah bukaan rahang maksimum cukup besar, tetapi benda kerja masih bergerak atau tidak dapat dipegang pada posisi yang benar.

Masalah umum meliputi:

• Rahang bersentuhan dengan area berdinding tipis
• Kontak mekanis yang tidak mencukupi
• Geometri rahang tidak sesuai dengan profil
• Permukaan kosmetik yang tidak dapat menerima bekas
• Pergerakan benda kerja setelah penataan rak
• Gangguan dengan batang rak atau profil yang berdekatan

Ini berarti “cukup besar untuk muat” tidak selalu berarti “cocok dengan benar.”

Penyebab: Apa yang Menyebabkan Ketidakcocokan?

Bukaan Maksimum Bukan Berarti Kompatibilitas

Bukaan Rahang Maksimum hanya menentukan apakah benda kerja dapat masuk ke dalam perlengkapan.

Ini tidak mengkonfirmasi:

• Lokasi kontak
• Geometri rahang
• Kompatibilitas ketebalan dinding
• Arah penjepitan

Evaluasi lengkap harus mempertimbangkan:

Bukaan Rahang Diam + Geometri Rahang + Posisi Kontak + Ketebalan Benda Kerja

Rahang Halus Dapat Memberikan Keterlibatan Terbatas

Klem saat ini mencakup dua bagian kontak bergerigi.

Permukaan bergerigi menciptakan beberapa titik kontak mekanis yang terlokalisasi dan dapat memberikan keterlibatan yang lebih jelas daripada rahang yang sepenuhnya halus.

Ini bisa berguna untuk:

• Permukaan aluminium halus
• Area penjepitan sempit
• Posisi kontak khusus
• Profil yang cenderung bergerak selama penataan rak

Namun, rahang bergerigi tidak boleh digambarkan sebagai jaminan tanpa selip.

Pergerakan Klem Dapat Mengganggu Lini

Sebuah perlengkapan mungkin pas dalam posisi tertutup tetapi mengganggu struktur di sekitarnya saat dibuka.

Pembatasan umum meliputi:

• Jarak rak
• Profil yang berdekatan
• Batang konduktif
• Peralatan pembuka

Karena alasan ini, desain perlengkapan kustom harus mempertimbangkan dimensi statis dan jalur pergerakan.

Solusi: Bagaimana Klem Rak Kustom Menyelesaikan Masalah Ini?

Tujuan kustomisasi bukan hanya untuk memperbesar atau memperkecil klem standar.

Hubungan penjepitan dirancang ulang di sekitar profil aktual.

Dua Rahang Berlawanan untuk Posisi Kontak yang Lebih Baik

Produk menggunakan dua rahang berlawanan.

Ini memungkinkan kontak terbentuk dari kedua sisi benda kerja.

Untuk profil yang tidak beraturan, desain dapat disesuaikan melalui:

• Panjang rahang
• Sudut rahang
• Posisi kontak
• Kontur rahang

Dua Bagian Bergerigi untuk Keterlibatan Mekanis

Perlengkapan memiliki dua area penjepitan bergerigi.

Bagian-bagian ini menciptakan beberapa titik kontak terlokalisasi dan dapat membantu mengurangi risiko pergerakan benda kerja selama penataan rak.

Untuk profil aluminium kosmetik, area kontak yang diizinkan harus dikonfirmasi sebelum struktur rahang diselesaikan.

Satu Pivot Pusat Mengontrol Pergerakan Rahang

Produk ini mencakup satu pivot mekanis pusat.

Posisinya memengaruhi:

• Sudut bukaan
• Bukaan maksimum
• Jalur pergerakan rahang
• Jarak pemasangan yang diperlukan

Inilah sebabnya mengapa desain klem kustom harus mempertimbangkan dimensi profil dan ruang lini produksi.

Aplikasi: Di Mana Klem Ini Berguna?

Ekstrusi Aluminium Tidak Beraturan

Profil dengan alur, dinding tipis, tepi melengkung, atau rusuk kompleks mungkin tidak menyediakan area penjepitan yang sesuai untuk klem standar.

Ekstrusi Khusus Pelanggan

Profil ekstrusi kustom seringkali tidak memiliki solusi perlengkapan universal.

Oleh karena itu, klem khusus profil dapat dirancang di sekitar penampang aktual.

Bagian Aluminium Kritis Penampilan

Jika hanya area tersembunyi atau non-kosmetik yang dapat digunakan untuk penjepitan, titik kontak harus dirancang sesuai.

Lini Penataan Rak Kepadatan Tinggi

Ketika profil diposisikan berdekatan, jalur bukaan menjadi sepenting dimensi tertutup.

Berikut ini harus diperiksa bersama:

Bukaan Maksimum + Jalur Bukaan + Jarak Pemasangan

Cara Memilih Klem Rak Kustom

Berikan Gambar Profil

Informasi yang direkomendasikan meliputi:

• Penampang CAD 2D
• Dimensi keseluruhan
• Ketebalan dinding
• Posisi alur
• Area penjepitan yang diizinkan
• Area kontak yang dibatasi

Konfirmasikan Bukaan Rahang Diam dan Maksimum

Bukaan Rahang Diam mendefinisikan posisi klem awal.

Bukaan Rahang Maksimum menentukan apakah benda kerja dapat dimasukkan.

Kedua nilai harus dievaluasi bersama.

Berikan Panjang dan Berat Benda Kerja

Profil panjang mungkin mengalami lebih banyak pergerakan selama transfer dan pemrosesan tangki.

Desain perlengkapan harus mempertimbangkan:

• Berat unit
• Panjang profil
• Pusat gravitasi
• Arah penataan rak

Identifikasi Tanda Kontak yang Dapat Diterima

Rahang bergerigi menciptakan kontak mekanis langsung.

Untuk produk kritis penampilan, area penjepitan yang diizinkan dan dibatasi harus didefinisikan dengan jelas.

Periksa Jarak Pemasangan

Informasi yang berguna meliputi:

• Jarak rak
• Jarak antar profil
• Orientasi perlengkapan
• Ruang pembuka
• Batas struktural di dekatnya

FAQ

Kapan Saya Harus Menggunakan Klem Rak Kustom Alih-alih Klem Standar?

Perlengkapan kustom cocok ketika rahang standar tidak dapat menjangkau area yang benar, ketika permukaan kosmetik harus dilindungi, ketika jalur bukaan mengganggu lini, atau ketika profil memiliki penampang khusus.

Mengapa Profil Tidak Stabil Bahkan Ketika Bukaan Maksimum Cukup Besar?

Karena bukaan maksimum hanya menentukan apakah profil dapat masuk ke dalam klem.

Kompatibilitas aktual juga bergantung pada geometri rahang, posisi kontak, ketebalan dinding, arah penjepitan, dan gaya penjepitan.

Mengapa Rahang Bergerigi Digunakan?

Produk saat ini mencakup dua bagian kontak bergerigi.

Ini menciptakan beberapa titik keterlibatan lokal dan dapat membantu mengurangi gerakan relatif selama penataan rak.

Bisakah Satu Klem Kustom Muat Beberapa Profil?

Ya, jika profil memiliki dimensi penjepitan dan geometri kontak yang serupa.

Jika penampang sangat berbeda, desain terpisah biasanya lebih tepat.

Bisakah Perlengkapan Dirancang Hanya dari Foto?

Foto berguna untuk evaluasi awal, tetapi gambar CAD dan data dimensi lebih disukai untuk desain akhir.

Apakah Gerigi yang Lebih Dalam Selalu Lebih Baik?

Tidak.

Gerigi yang lebih dalam dapat meningkatkan keterlibatan lokal, tetapi juga dapat meningkatkan bekas permukaan atau tegangan lokal.

Geometri gerigi harus sesuai dengan persyaratan material dan permukaan.
